Ffigur 1.Mewn-cynulliadau bondio gwifren, mae potio epocsi anhyblyg yn cymhwyso straen crebachu i wella'n ochrol ar draws dolenni gwifren bond. Mae'r straen yn canolbwyntio ar y sawdl bond - y trawstoriad gwannaf yn y wifren - ac mae'r methiant yn ymddangos ar ôl cylchoedd thermol lluosog, nid yn y prawf cychwynnol.
Roedd y fanyleb yn galw am gyfansoddyn potio epocsi gwrth-fflam. Dewiswyd system fodwlws anhyblyg, uchel - yn dda-wedi'i nodweddu, UL-wedi'i rhestru, Tg wedi'i dogfennu a chryfder deuelectrig. Roedd y tîm peirianneg yn hyderus yn y dewis o ddeunydd. Chwe mis i mewn i gynhyrchu, mae methiannau bond gwifren yn dechrau ymddangos mewn unedau a ddychwelwyd. Nid yw pob uned a ddychwelwyd - tua 3% o'r llwythi o ystod dyddiadau penodol. Mae dadansoddiad trawstoriad yn dangos holltau gwifrau bond yn y sawdl, heb unrhyw dystiolaeth o dros-sioc mecanyddol. Mae meteleg y wifren yn normal. Mae'r atodiad marw yn gyfan. Roedd cryfder tynnu bond ar ddeunydd sy'n dod i mewn o fewn y fanyleb.
Yr hyn nad yw'r ymchwiliad yn ei ddarganfod - oherwydd nad yw yn y rhestr wirio dadansoddiad methiant - yw bod yr holltau wedi digwydd ar sawdl y ddolen bond oherwydd bod yr epocsi anhyblyg wedi halltu a chrebachu o amgylch y wifren, gan dynnu'r ddolen yn ochrol wrth iddi grebachu, gan ganolbwyntio straen yn union ar y sawdl lle mae'r wifren yn croesi'r bond adran i'r corff gwifren FAB. Nid y deunydd oedd y gwneuthurwr anghywir. Hwn oedd y modwlws anghywir.
Mae'r rhan fwyaf o fethiannau blinder bondiau sodr a bond gwifren mewn cydosodiadau mewn potiau yn cael eu cynhyrchu gan y amgapsiwlydd, nid gan yr uniad. Mae'r amgapsiwlydd yn cymhwyso'r straen. Nid yw newid y geometreg ar y cyd, aloi, neu ddiamedr gwifren yn mynd i'r afael â ffynhonnell straen sy'n allanol i'r cyd.
Yr hyn y mae epocsi anhyblyg yn ei wneud yn ystod y gwellhad
Pan fydd system epocsi dwy gydran yn cael ei chymysgu a'i dosbarthu i geudod sy'n cynnwys cydrannau electronig, mae'r adwaith croesgysylltu sy'n cynhyrchu'r solid wedi'i halltu hefyd yn cynhyrchu crebachu cyfeintiol. Ar gyfer y rhan fwyaf o systemau potio epocsi anhyblyg, mae crebachu llinol yn yr ystod o 0.2-1.0%. Mewn termau absoliwt, mae crebachu llinol o 0.5% ar draws adran halltu 30 mm yn golygu 150 μm o grebachu. Mae'r crebachiad hwn wedi'i gyfyngu gan y cydrannau sydd wedi'u mewnosod a'r waliau ceudod, nad ydynt yn symud. Ni all y resin gyfangu'n rhydd - mae'n cael ei ddal gan ei adlyniad i bob arwyneb y mae'n ei wlychu. Y canlyniad yw maes straen wedi'i ddosbarthu ledled y cyfaint wedi'i halltu, gyda straen brig ar y nodweddion mwyaf llym: gwifrau cydrannau, bondiau gwifrau, corneli dyfeisiau, a'r rhyngwyneb potio i-tai.
Mewn system fodwlws anhyblyg, uchel (Shore D 75–95), ni all y polymer wedi'i halltu ddadffurfio'n sylweddol i leddfu'r straen hwn. Mae'r maes straen a osodwyd yn ystod iachâd yn aros yn y rhan wedi'i halltu fel llwyth wedi'i gloi-mewn. Mae pob cydran wedi'i fewnosod a phob rhyngwyneb sydd mewn cysylltiad â'r potio o dan straen parhaus, statig o'r amgapsiwlydd wedi'i halltu - cyn unrhyw lwyth gwasanaeth, cyn unrhyw feicio thermol, cyn unrhyw ddirgryniad.
Mae maint y straen hwn yn dibynnu ar faint y crebachu, modwlws yr epocsi wedi'i halltu, modwlws y swbstrad a'r cydrannau, a'r geometreg. Ar gyfer systemau potio anhyblyg nodweddiadol ar fyrddau cylched gyda-twll a chydrannau UDRh, gall gwella straen crebachu ar ryngwynebau cymalau sodr gyrraedd 5-15 MPa - ymhell islaw cryfder tynnol eithaf y cymal, ond mae'n ddigon i leihau ei oes blinder o'i gyfuno â llwythi gwasanaeth.
Yr Helaethiad Beicio Thermol
Cure straen crebachu yn llwyth statig. Mae beicio thermol yn llwyth deinamig. Mewn gwasanaeth, mae pob gwibdaith tymheredd o'r tymheredd gwella yn cynhyrchu straen ychwanegol ym mhob rhyngwyneb lle mae CTE yr epocsi yn wahanol i CTE y deunydd cyfagos. Mae'r osgled straen fesul cylch yn dibynnu ar yr anghydweddiad CTE, maint y daith tymheredd, ac anystwythder y deunyddiau.
Ar gyfer epocsi anhyblyg (CTE ~50–70 ppm/ gradd islaw Tg) wedi'i fondio i FR-4 PCB (CTE ~14–18 ppm/ gradd mewn-awyren, ~60–80 ppm/ gradd allan-o-awyren), ffrâm plwm gopr (CTE ~17 ppm/gradd capitor), ffrâm plwm copr (CTE ~17 ppm/corff cerameg) ppm / gradd ), a chaead alwminiwm (CTE ~ 23 ppm / gradd ), mae'r diffyg cyfatebiaeth CTE ar bob rhyngwyneb yn cynhyrchu straen cneifio yn ystod pob newid tymheredd. Mewn amgapsiwlydd anhyblyg, ni ellir lleddfu'r straen cneifio hwn trwy ddadffurfio'r amgapsiwlydd - caiff ei drosglwyddo i'r rhyngwyneb gwannaf yn y llwybr llwyth.
Mae'r rhyngwyneb gwannaf yn dibynnu ar geometreg y cynulliad. Mewn-modiwlau bondio gwifren, fel arfer y sawdl bond neu'r ail fond (bond lletem). Mewn-cynulliadau UDRh mân, dyma'r uniad sodro yn y gornel-lleoliadau rhan fwyaf o gydrannau, lle mae'r hynodrwydd o'r pwynt niwtral ar ei uchaf. Mewn cydosodiadau coil neu drawsnewidydd gyda deunyddiau metel cymysg, dyma'r rhyngwyneb epocsi i-dai lle mae'r diffyg cyfatebiaeth CTE rhwng y llenwad, y wifren, a'r amgaead yn cynhyrchu'r cneifio uchaf.
Mae effaith gyfunol gwella straen statig crebachu ynghyd â straen thermol cylchol yn pennu bywyd blinder y cymal. Mae'r term gwella straen crebachu yn codi'r lefel straen gymedrig. Mae'r term beicio thermol yn darparu'r amplitude cylchol. Mae'r ddau yn cyfrannu at gychwyn crac; mae cyfradd lluosogi crac yn dibynnu ar y ddau derm.
Pam Mae'r Llinell Amser Methiant yn Achosi Camadnabod
Nid yw methiannau trosglwyddo straen sy'n cael eu gyrru gan botio epocsi anhyblyg yn ymddangos yn syth ar ôl eu gwella. Mae'r cyfrif cylch cychwyn crac yn dibynnu ar yr amplitude straen cyfun, sy'n swyddogaeth geometreg a deunyddiau. Mewn cynulliadau nodweddiadol, mae methiannau'n ymddangos ar ôl 100-500 o gylchredau thermol mewn gwasanaeth, neu ar ôl sawl mis i flwyddyn o amlygiad dirgryniad parhaus. Mae'r llinell amser hon yn achosi cam-adnabod cyson:
Yn y prawf cychwynnol- mae'r cynulliad yn pasio pob gwiriad trydanol, hi-pot, ac archwiliad gweledol. Mae'r straen crebachu iachâd yn bresennol ond yn is na'r trothwy cychwyn crac. Ni chanfyddir unrhyw fethiant.
Ar ddefnydd cynnar yn y maes- mae'r cydosod yn gweithredu fel arfer. Nid yw'r cylchoedd thermol cronedig wedi cyrraedd y trothwy cychwyn crac. Ni chanfyddir unrhyw fethiant.
3-12 mis mewn gwasanaeth- methiannau yn dechrau ymddangos. Mae'r ymchwiliad yn canolbwyntio ar y gydran neu'r uniad a fethwyd, nid ar yr amgapsiwlydd. Efallai y bydd cryfder tynnu bond gwifren ar unedau a ddychwelwyd yn bodloni'r fanyleb sy'n dod i mewn oherwydd bod y gwifrau na fethodd yn gyfan - mae poblogaeth ystadegol y gwifrau a fethwyd eisoes yn yr unedau a fethwyd.
Yn ystod dadansoddiad methiant- traws-adrannau-yn dangos cracio yn y sawdl bond neu'r rhyngwyneb sodr uniad. Mae'r ymchwiliad yn priodoli hyn i flinder metelegol, sy'n dechnegol gywir - lluosogi crac blinder oedd y modd methiant terfynol - ond mae'n hepgor y gwraidd achos: osgled straen uchel o'r amlen anhyblyg.
Mae angen cymharu'r gyfradd fethiant a'r patrwm lleoliad crac i'r broses gywir o adnabod achos gwraidd â'r hyn a ddisgwylir o'r maes straen a gyfrifwyd yn y geometreg mewn potiau. Mae craciau sy'n cychwyn mewn lleoliadau straen uchel rhagweladwy (sodlau bond mewn gwifren-modiwlau bondio, cydrannau cornel mewn araeau UDRh, allanfeydd plwm mewn coiliau pot) wedi'u dosbarthu'n unffurf ar draws y boblogaeth - yn hytrach nag ar hap mewn lleoliadau ar hap - yn gyson â ffynhonnell straen systematig yn y cilfachog.
Beth mae Crynhoad Modwlws Isel-Yn ei Wneud yn Wahanol
Mae epocsi lled-hyblyg-gyda Shore A 80–90 ac ehangiad o tua 140% yn ymateb i wella crebachu a straen beicio thermol drwy anffurfio, yn hytrach na throsglwyddo straen i gydrannau sydd wedi'u mewnosod. Mae modwlws deunydd Shore A 80 tua dau orchymyn maint yn is na Shore D 80 - yn yr un modd ag y mae band rwber a gwialen ddur yn ymateb yn wahanol i'r un grym cymhwysol. Mae'r band rwber yn anffurfio. Mae'r wialen ddur yn trosglwyddo'r grym.
Pan fydd-modwlws amgynhwysydd isel yn gwella ac yn crebachu, ni all gynhyrchu straen uchel ar ryngwynebau wedi'u mewnosod oherwydd nad yw ei anystwythder yn ddigon i gynnal maes straen mawr. Mae'r crebachu yn digwydd, ond mae'r resin yn anffurfio i'w gynnwys yn hytrach na throsglwyddo'r llwyth crebachu i'r cydrannau cyfagos. Mae cyflwr straen gweddilliol yn y rhan wedi'i halltu yn sylweddol is nag mewn system anhyblyg gyda'r un ganran crebachu.
Yn ystod beicio thermol, mae'r system modwlws isel yn anffurfio i ddarparu ar gyfer y symudiad CTE gwahaniaethol rhwng yr epocsi a'r deunyddiau mewnosodedig. Mae'r straen cneifio ar y rhyngwyneb yn cael ei leihau oherwydd bod y amgapsiwlydd yn symud gyda'r swbstrad yn hytrach na'i wrthsefyll. Mae'r diffyg cyfatebiaeth CTE yn dal i fodoli - nid yw'r deunyddiau wedi newid - ond mae'r straen sy'n deillio o'r anghydweddiad yn cael ei amsugno gan anffurfiad y amgapsiwlydd yn hytrach na chael ei drosglwyddo i'r uniad.
Dyma'r sail beirianyddol ar gyfer pennu system lled-hyblyg. Nid yw'r system lled-hyblyg yn gwneud y cynulliad yn gryfach. Mae'r system lled-hyblyg yn tynnu'r amgapsiwlydd fel ffynhonnell straen, gan ganiatáu i'r cynulliad weithredu o dan ei amodau llwyth cynlluniedig heb y llwyth ychwanegol a osodir o'r compownd potio.

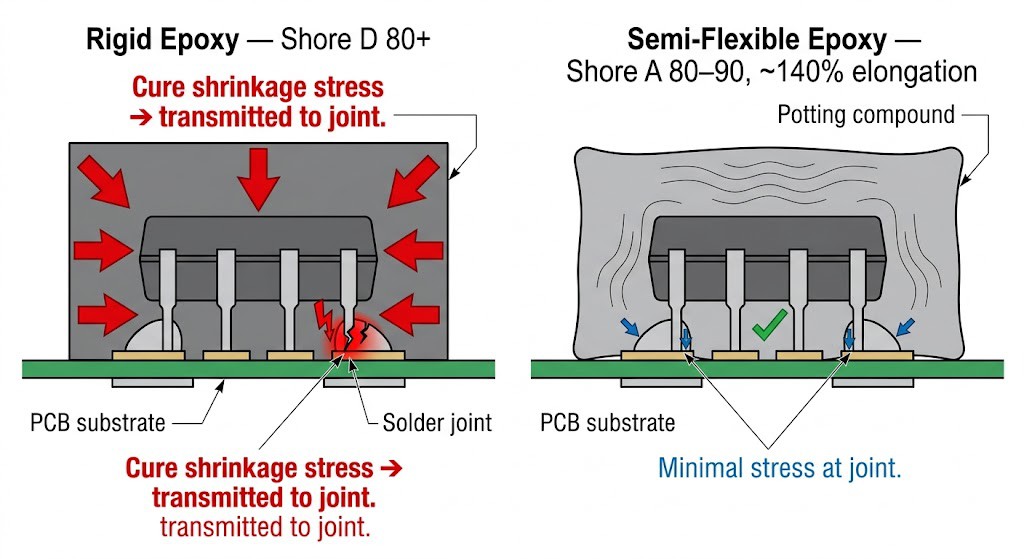

Ffigur 2.Ni all epocsi anhyblyg anffurfio i ddarparu ar gyfer gwella crebachu - mae'r straen yn cael ei drosglwyddo i'r rhyngwyneb gwannaf yn y llwybr llwyth. Mae system lled-hyblyg gydag elongation ~140% yn anffurfio yn lle hynny, gan dynnu'r amgapsiwlydd fel ffynhonnell straen heb newid geometreg y cymalau.
Y Fasnach-Bodwlws Isel: Yr hyn na all Lled-Hyblyg ei Wneud
Mae'r priodweddau sy'n gwneud system lled-hyblyg yn effeithiol ar gyfer lleddfu straen yr un nodweddion sy'n ei gwneud yn anaddas ar gyfer cymwysiadau sydd angen anhyblygedd mecanyddol, cefnogaeth strwythurol, neu berfformiad thermol ymosodol:
Sefydlogrwydd dimensiwn o dan lwyth mecanyddol parhaus.Bydd Traeth A 80–90 yn ymlusgo o dan lwyth cywasgu neu gneifio parhaus. Os yw'r cydosod mewn potiau wedi'i gyfyngu'n fecanyddol gan wasg-pin ffit, braced dal-i lawr sy'n rhoi grym parhaus, neu gysylltydd sy'n trosglwyddo grym mewnosod i'r ardal mewn potiau, bydd y matrics lled-hyblyg yn dadffurfio dros amser. Mae angen epocsi anhyblyg ar gyfer rhaglenni sy'n cynnal llwyth.
Dargludedd thermol.Mae gan systemau lled-hyblyg ddargludedd thermol yn yr un amrediad â chyfansoddion potio anhyblyg safonol - yn nodweddiadol 0.5–0.7 W/m·K. Os yw'r dyluniad yn ei gwneud yn ofynnol i'r haen potio ddargludo gwres o gydran sy'n gwasgaru pŵer i arwyneb oeri, ni fydd system lled-hyblyg ar y lefel dargludedd hon yn darparu gwelliant thermol ystyrlon. Mae angen system anhyblyg dargludol thermol (1.0–1.5 W/m·K).
-ymddygiad adran trwchus.Mae'r eiddo elongation sy'n gwneud system lled-hyblyg yn ddefnyddiol ar gyfer lleddfu straen yn cyd-fynd â chynhyrchiad gwres ecsothermig uwch fesul cyfaint uned yng nghanol arllwysiad trwchus, oherwydd mae'r lefel catalydd uwch sydd ei angen ar gyfer gwella tymheredd ystafell yn cynhyrchu adwaith cyflymach. Gall tywalltiad cyfaint mawr mewn rhannau dwfn gynhyrchu digon o wres ecsothermig i achosi gor-dymheredd lleol. Dylid dilysu trwch adran a chyfaint arllwys cyn cynhyrchu.
Ymgripiwch ar y tymheredd gwasanaeth uchaf.A Shore Bydd system 80–90 sy'n gweithredu ger ei therfyn tymheredd gwasanaeth uchaf (100 gradd ar gyfer systemau lled-hyblyg nodweddiadol) yn dangos cyfraddau ymgripiad uwch na system anhyblyg ar yr un tymheredd. Dylai cymwysiadau lle mae angen trachywiredd dimensiwn o dan lwyth thermol ddefnyddio system Tg anhyblyg, uchel.
Amodau Cais Lle Modwlws Encapsulant Yw'r Maen Prawf Dethol Llywodraethol
Mae'r amodau cydosod canlynol yn nodi mai'r mecanwaith trosglwyddo straen-yw'r risg methiant llywodraethu, ac y dylai modwlws amgapsiwlaidd - yn hytrach na chryfder dielectrig, dargludedd thermol, neu Tg - ysgogi dewis deunydd:
Modiwlau wedi'u bondio â gwifren (gwifren aur neu gopr, bondiau pêl neu letem) wedi'u hamgáu mewn compownd potio anhyblyg, sy'n gweithredu o dan gylchrediad thermol neu ddirgryniad.
Cydosodiadau UDRh mân (traw neu fanach 0.5 mm) gyda mathau lluosog o gydrannau â - goddefol ceramig CTEs, pecynnau polymer, ac anwythyddion corff metel yn yr un ardal mewn potiau.
Mae PCBs gydag adrannau tenau, heb eu cynnal neu swbstradau hyblyg wedi'u hamgáu mewn potio anhyblyg - mae'r gwahaniaeth anhyblygedd rhwng y swbstrad a'r potio yn cynhyrchu straen rhyngwynebol uchel yn ystod iachâd.
Cydosodiadau craidd ferrite (trawsnewidyddion, anwythyddion, tagu modd cyffredin) lle mae'r corff ferrite CTE (~10 ppm/ gradd ) yn sylweddol wahanol i'r CTE epocsi amgylchynol (~50–70 ppm/ gradd ).
Cynulliadau mewn amgylcheddau dirgryniad parhaus (modurol, gyriannau modur diwydiannol, gosodiadau awyr agored) lle mai'r llwyth cylchol cronnus yw'r gyrrwr methiant amlycaf.
Unrhyw gynulliad lle mae hanes methiant blaenorol yn dangos cracio, agoriadau ysbeidiol, neu ddadlaminiad sy'n cyd-fynd â chyfrif cylchred thermol yn hytrach na digwyddiad gorbwysleisio penodol.
Dewis Modwlws fel Penderfyniad Dylunio, Ddim yn Ddiffyg
Mae'r broses ddethol safonol ar gyfer cyfansoddion potio epocsi yn y rhan fwyaf o lifau gwaith caffael B2B yn dechrau gyda graddiad fflam (UL 94 V-0), yn symud i gryfder dielectrig, ac yna'n gwerthuso amserlen iachâd a Tg. Mae modwlws ac ehangiad yn aml yn cael eu rhestru olaf yn y TDS ac anaml y cânt eu pwysoli'n drwm yn y detholiad cychwynnol. Mae'r gorchymyn hwn yn adlewyrchu dilyniant y gofynion cydymffurfio - mae graddfa fflam yn orfodol yn gyfreithiol, mae cryfder dielectrig yn fesuradwy, nid yw modwlws yn y rhan fwyaf o safonau offer.
O ganlyniad, mae cydosodiadau sydd â strwythurau mecanyddol sensitif yn cael eu potio fel mater o drefn â chyfansoddion modwlws anhyblyg, uchel oherwydd nad oedd giât ddethol a ofynnodd y cwestiwn modwlws. Mae'r fanyleb yn pasio adolygiad cydymffurfio. Mae'r methiant yn ymddangos yn y maes. Nid yw'r ymchwiliad yn dychwelyd i'r broses ddethol.
Y dull cywir yw ychwanegu dadansoddiad straen mecanyddol i'r cam dylunio cynnar - cyn dewis cyfansawdd potio. Y cwestiwn "pa straen y mae'r amgynhwysydd hwn yn berthnasol i'r cynulliad yn ystod iachâd a gwasanaeth?" rhaid ei ateb cyn nodi deunydd, nid ar ôl i'r maes cyntaf ddychwelyd.
Mae hyn yn gofyn am wybod brasamcan grebachu'r cyfansoddyn ymgeisydd, modwlws y system wedi'i halltu, CTE y swbstrad a'r cydrannau, a geometreg yr adran mewn potiau. Nid oes angen dadansoddiad elfen feidraidd ar yr un o'r rhain - mae amcangyfrif archeb cyntaf o briodweddau materol a geometreg yn ddigon i benderfynu a yw trosglwyddo straen yn debygol o fod yn fecanwaith methiant llywodraethu cyn penderfynu'n derfynol ar y dewis deunydd.
Cynnyrch Cysylltiedig ar gyfer Straen-Potio Cynulliad Sensitif
Mae E759/H759 yn gyfansoddyn potio epocsi dwy{{2}, lled-hyblyg gyda Shore A 80–90 a thua 140% yn ymestyn ar yr egwyl. Mae wedi'i ardystio gan UL 94 V-0 o dan Ffeil UL E120665 ar drwch o leiaf 1.58–1.74 mm. Amrediad tymheredd gwasanaeth yw –30 gradd i +100 gradd . Cymhareb cymysgedd yw 100:30 yn ôl pwysau; bywyd pot yw tua 60 munud ar gyfer màs 60 g ar 25 gradd. Mae iachâd yn ôl tymheredd ystafell (7 diwrnod ar 25 gradd) neu wedi'i gyflymu gan wres (50-60 gradd × 2 awr + 80 gradd × 2 awr).
Mae'n briodol pan mai'r prif risg yw trosglwyddo straen mecanyddol - blinder bond gwifren, cracio cymalau sodr, dadlaminiad diffyg cyfatebiaeth CTE, neu dorri asgwrn a achosir gan ddirgryniad. Nid yw'n briodol ar gyfer rheolaeth thermol fflwcs uchel sy'n cario llwyth, neu gynulliadau sy'n gofyn am anhyblygedd Shore D ar gyfer goddefiant dimensiwn. Dylid dilysu'r dewis ar sbesimenau cynrychioliadol o dan broffil cylch thermol gwirioneddol y cais.
→ 🔗E759/H759 Tudalen Cynnyrch - Data Technegol, Tystysgrif UL, Nodiadau Cymhwysiad
Cwestiynau Peirianneg Allweddol
Sut ydw i'n amcangyfrif a yw trosglwyddiad straen yn digwydd yn fy nghynulliad presennol?
Gellir gwneud amcangyfrif archeb gyntaf o grebachu'r cyfansoddyn potio (o'r TDS, a restrir yn nodweddiadol fel % crebachu llinol), mae modwlws y system wedi'i halltu (yn gysylltiedig â Shore D - Shore D 80 yn cyfateb i tua 1,500–2,500 MPa geometreg tynnol y modwlws tynnol mewn pot.) Mae'r straen ar ryngwyneb planedig anhyblyg oddeutu E × ε, ac E yw'r modwlws epocsi a ε yw'r straen crebachu cyfyngedig. Os yw'r gwerth canlyniadol yn ffracsiwn sylweddol o derfyn blinder y cymal solder neu'r bond gwifren, mae trosglwyddo straen yn debygol o ddigwydd. Mae hwn yn amcangyfrif bras - mae geometreg a manylion llwybr llwyth yn effeithio'n sylweddol ar y straen gwirioneddol - ond mae'n nodi a oes angen dadansoddiad manwl neu ddilysiad arbrofol ar y mecanwaith cyn penderfynu'n derfynol ar y dewis deunydd.
Os yw'r cynulliad ar hyn o bryd yn defnyddio epocsi anhyblyg a bod ganddo hanes o fethiant maes sy'n gyson â throsglwyddo straen, beth yw'r dilyniant gwerthuso cywir ar gyfer dewis lled-hyblyg{0}?
Dechreuwch trwy gadarnhau'r mecanwaith methiant trwy-ddadansoddiad traws-adran o unedau a ddychwelwyd - lleoliad cychwyn crac, llwybr lluosogi crac, a chydberthynas â chyfrif y cylch thermol. Yna cynhyrchwch sbesimenau prawf o'r cynulliad gwirioneddol gyda'r ymgeisydd lled-hyblyg ar yr un amserlen geometreg a gwella, a rhedwch feicio thermol carlam i gyfrif beiciau sy'n cwmpasu'r un ystod fethiant a welwyd yn y maes (fel arfer 2–5 × y cyfrif beicio lle ymddangosodd methiannau maes gyntaf). Cymharwch gyfradd fethiant a lleoliad cychwyn crac rhwng y sbesimenau anhyblyg a lled-hyblyg. Mae'r broses hon yn cymryd 4-8 wythnos yn dibynnu ar argaeledd offer beicio thermol, ond dyma'r unig sail ddibynadwy ar gyfer penderfyniad newid materol. Nid yw cymharu taflen ddata yn unig yn rhagfynegi yn-ymddygiad gwasanaeth ar gyfer y mecanwaith methiant hwn.
A yw-system fodwlws is yn darparu llai o amddiffyniad amgylcheddol nag un anhyblyg?
Mae system lled-hyblyg yn Shore A 80–90 yn cadw'r swyddogaeth diogelu'r amgylchedd - mae'n selio'r cynulliad rhag mynediad lleithder, yn darparu inswleiddiad trydanol, ac yn cwrdd â pherfformiad fflam UL 94 V-0. Yr hyn nad yw'n ei ddarparu yw anhyblygedd mecanyddol - bydd yn dadffurfio o dan lwyth cywasgol parhaus. Ar gyfer diogelu'r amgylchedd mewn cymwysiadau nad ydynt yn cario llwyth, mae Shore A 80–90 yn ddigonol. Y gymhariaeth sy'n bwysig yw a yw'r gostyngiad mewn modwlws o Shore D i Shore A yn berthnasol ar gyfer y llwyth mecanyddol penodol y bydd y cynulliad yn ei weld mewn gwasanaeth, nid a yw'r system lled-hyblyg yn darparu "llai o amddiffyniad" mewn ystyr haniaethol.
Y Camau Nesaf - Cysylltwch â Fong Yong Chemical
